酸洗的正确流程和步骤_不锈钢酸洗全流程及安全防护要点

文章目录：

1. 前处理：清洁脱脂，消除干扰杂质
2. 酸洗：控温控时，精准剥离氧化层
3. 漂洗中和：彻底除酸，防止残留腐蚀
4. 干燥与检验：快速脱水，确认处理效果
5. 安全防护：全程守护，确保操作无忧
6. 参考资料整理

正文：

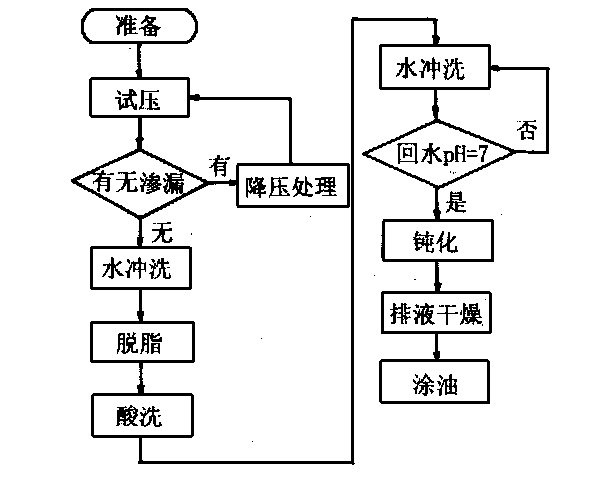

前处理：清洁脱脂，消除干扰杂质

不锈钢酸洗前的准备工作至关重要。表面残留的油污、指纹、切削液等杂质会阻碍酸液与氧化皮的接触，影响酸洗效果。中性脱脂剂是理想的选择，其pH值控制在7-9之间，按1：10–1：20的比例稀释后，工件需常温浸泡5–10分钟。对于结构复杂的工件，如带有盲孔、焊缝的部件，超声波清洗（频率28–40kHz）能更有效地剥离死角处的油污。脱脂后，必须用大量流动清水冲洗，直至表面水膜连续无断点，无泡沫残留，随后沥干水分，防止带入酸洗液影响浓度稳定性。此时，你可能会想，如何判断脱脂是否彻底？一个简单的方法是观察水在工件表面的铺展情况——如果水能均匀铺展形成连续的水膜，则说明脱脂效果良好。

酸洗：控温控时，精准剥离氧化层

酸洗液的选择直接关系到除杂效果。硝酸-氢氟酸复合酸洗液（硝酸15%-20%+氢氟酸3%-5%）是常用的配方，常温或加热至30–40℃（对于厚氧化皮，可适当提高温度）能加速反应。将工件完全浸入酸液后，每隔3–5分钟轻轻翻动一次，确保表面均匀接触酸液。酸洗时间的控制同样关键：薄氧化皮处理5–8分钟，厚氧化皮或焊斑处理10–15分钟。当观察到表面氧化皮完全脱落、呈现均匀银白色时，立即取出，切忌超时浸泡导致过腐蚀。马氏体或铁素体不锈钢在酸洗时容易出现麻点，因此需选用添加缓蚀剂的低浓度酸液。你是否曾注意到，不同材质的工件在酸洗后的反应速度差异很大？这正是选择合适酸液和调整参数的重要性所在。

漂洗中和：彻底除酸，防止残留腐蚀

酸洗后的漂洗中和步骤不可忽视。残留的酸液会导致工件表面持续腐蚀。多级漂洗是必要的：先用大量流动清水冲洗，高压水流重点冲刷焊缝、夹缝等易藏液部位，冲洗时间不少于3分钟；随后浸入5%–8%碳酸钠中和液，常温浸泡2–3分钟，中和残留的微量酸性物质；最后用纯水（电导率≤20μS/cm）终漂洗，通过水膜连续性试验验证清洁度。这一过程看似繁琐，实则能显著提升工件的使用寿命。你是否尝试过用pH试纸检测漂洗水的酸碱度？如果试纸显示仍偏酸性，说明漂洗不充分，需重新处理。

干燥与检验：快速脱水，确认处理效果

漂洗后的工件需迅速干燥，以防止水渍斑的形成。小件可用洁净无油的压缩空气吹干，批量工件则放入60–80℃烘箱烘干10–15分钟。干燥后，质量检验是最后一步：目视观察表面无氧化皮、焊斑、黄斑，呈现均匀哑光质感；用硫酸铜溶液点滴测试，表面无铜色析出即为合格。酸洗后的工件需在24小时内进行钝化处理，以恢复其耐蚀防护能力。这一系列步骤完成后，你可能会发现，原本暗淡无光的工件焕然一新，表面光洁如镜。

安全防护：全程守护，确保操作无忧

酸洗过程中的安全防护同样重要。穿戴耐酸丁腈手套、防护面罩、防腐工作服是基本要求，操作区必须配备抽风系统、2%碳酸钠中和液与洗眼器，以防酸雾吸入或皮肤接触。设备选择也需谨慎，用PP材质的耐酸槽盛放酸液，工件则用钛合金挂具固定，确保入槽后能完全浸没且不接触槽壁。你是否了解，不同酸洗液的危害性差异很大？因此，熟悉所用酸液的特性和应急处理措施至关重要。

参考资料整理

1. 不锈钢酸洗都有哪些处理步骤

2. 不锈钢酸洗处理的过程

3. 酸洗工艺流程_百度知道
