有限元法的基本步骤_模型离散化与求解步骤

文章目录：

1. 形成总刚与施加载荷：构建有限元方程的核心
2. 求解节点位移：解析结构响应的关键步骤
3. 计算单元应力：揭示结构内部受力状态
4. 有限元法的应用与挑战：从理论到实践的跨越

正文：

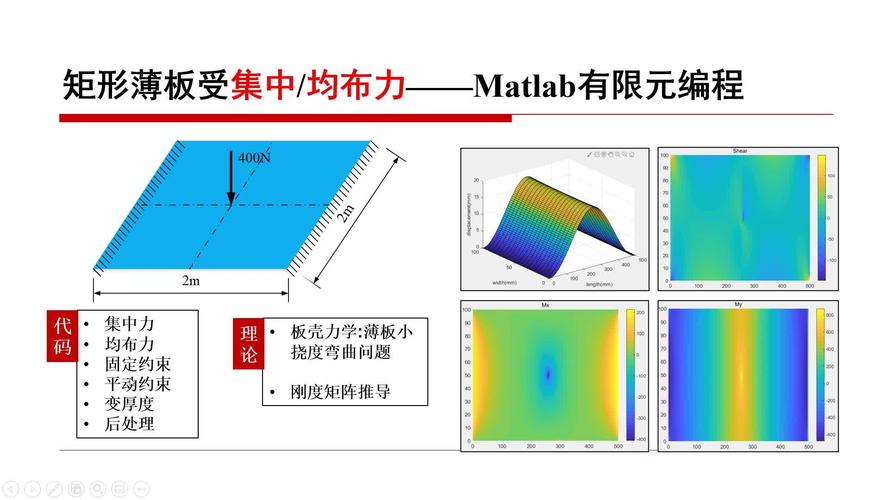

有限元法分析的第一步是建立有限元模型，这一环节至关重要，它直接决定了后续计算的精度与效率。离散化是将连续结构分割成有限个单元的过程，单元通过节点相互连接，共同模拟原结构的几何形态。选择合适的单元类型和离散化方式，需要充分考虑结构的几何特征和受力状态。例如，对于杆系结构，可能采用一维杆单元；而对于复杂的板壳结构，则需选用二维或三维壳单元。离散化的精细程度直接影响计算结果的准确性，离散得太粗糙可能导致误差增大，而过于精细则可能使计算量暴增。如何在精度与效率之间找到最佳平衡点？这需要分析者对结构特性有深入的理解和丰富的实践经验。

形成总刚与施加载荷：构建有限元方程的核心

在离散化之后，下一步是形成结构的总体刚度矩阵（总刚）。总刚的构建基于单元刚度矩阵的集成，每个单元的刚度矩阵反映了该单元内部节点位移与节点力之间的关系。将所有单元的刚度矩阵累加，便得到总刚，其阶次与节点总数直接相关。例如，一个二维问题若有100个节点，其方程阶次将达到200。与此同时，外载荷的施加也至关重要。外载荷需要转化为等效节点荷载，即作用在每个节点上的力，以便于后续求解。这一过程需要确保力的等效性，即保持原载荷对结构的影响不变。总刚与节点荷载的确定，为后续求解节点位移奠定了基础。

求解节点位移：解析结构响应的关键步骤

有限元方程Kδ=F本质上是一个线性代数方程组，其中K为总刚，δ为节点位移矢量，F为节点荷载矢量。由于总刚K往往是奇异的，直接求解难度较大。因此，必须引入边界条件，即结构的约束条件，以消除奇异性。边界条件可以是固定的节点位移，也可以是自由的节点位移。在引入边界条件后，方程组变为可解的形式。求解该方程组，即可得到所有节点的位移，这是结构响应分析的基础。位移的确定，为后续计算单元应变和应力提供了必要的数据支持。求解过程通常采用数值方法，如高斯消元法或迭代法，确保结果的准确性和稳定性。

计算单元应力：揭示结构内部受力状态

在得到节点位移后，下一步是计算单元应力。根据单元的位移模式，确定单元内任意一点的位移分量。位移模式通常采用插值函数，如线性或二次插值，将节点位移扩展到单元内部。接着，利用几何方程，将位移转换为应变。应变是描述材料变形程度的物理量，它与位移梯度直接相关。根据物理方程，即应力-应变关系，如胡克定律，将应变转换为应力。应力是描述材料内部相互作用力的物理量，它的大小和分布反映了结构的受力状态。通过计算单元应力，可以分析结构内部的应力集中现象，评估结构的强度和安全性。不同类型的单元对应不同的位移模式和应力计算方法，因此需要根据具体问题选择合适的单元和计算公式。
